はじめに

最近、ヤフオク、Yahoo!ショッピング、楽天などで、Quectel EC25-Jを搭載したRaspberry Pi用のLTEモデムHATが、1,000円前後で出回っています。

数枚購入してみたので、セットアップ手順や使用方法を紹介します。

外観と付属品

HAT基板本体と、LTEアンテナが付属しています。

SIMカードはmicroSIMに対応しています。

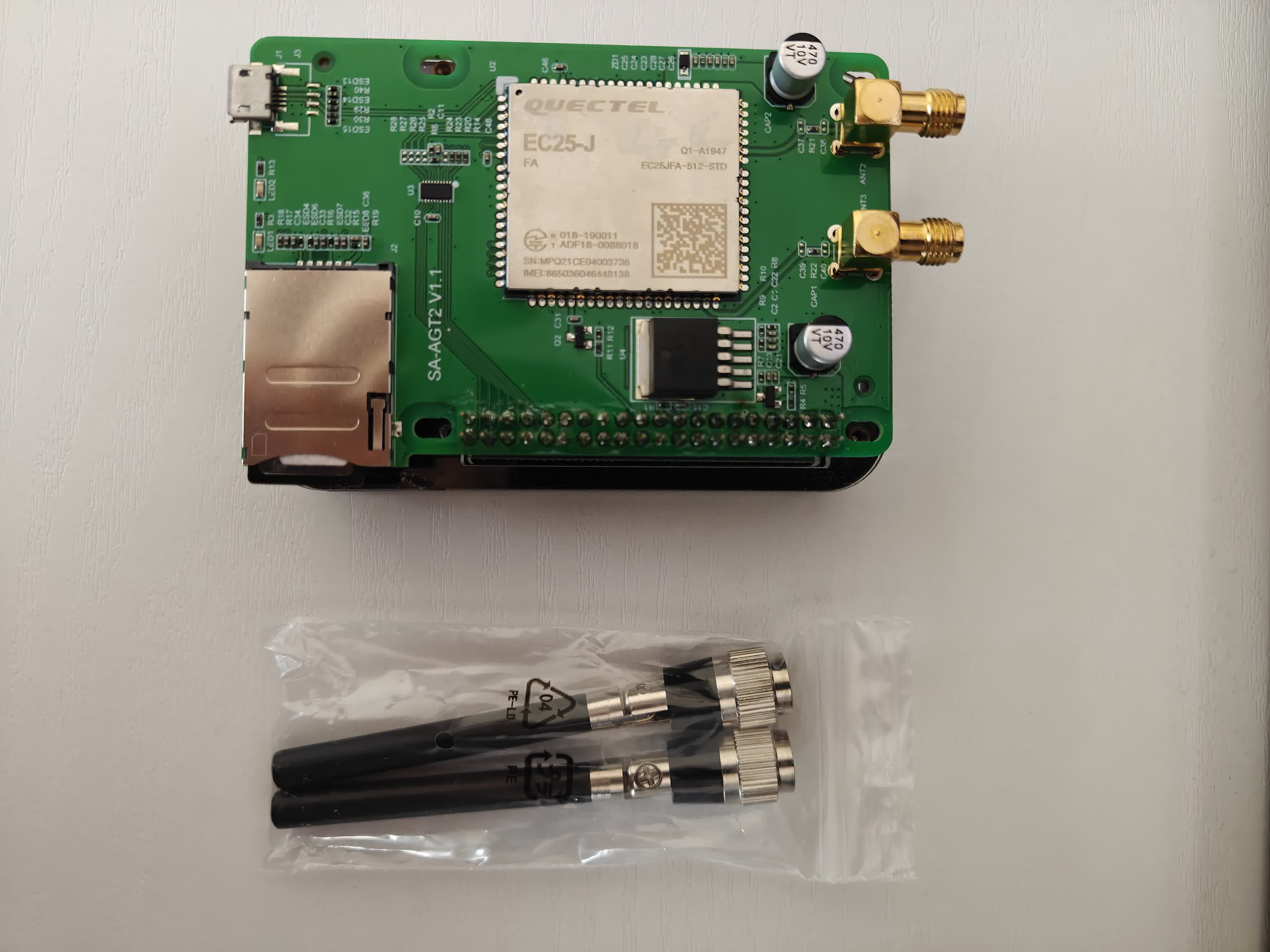

HAT基板とアンテナの写真

モデム情報

接続後、ATコマンドで取得したモデムの情報は以下の通りです。

# ATI
Quectel
EC25
Revision: EC25JFAR06A05M4G

OK

# AT+QGMR
EC25JFAR06A05M4G_01.008.01.008

# AT+QAPSUB
APSubEdition: V01

詳しくは以下のマニュアルを参照してください。

セットアップ方法

今回はRaspberry Pi 3で動作確認を行いました。

1. HATの接続

  • HATをRaspberry Piに装着します。
  • HATとRaspberry Piをmicro B USBケーブルで接続します。

2. PWRKEYの制御

PWRKEYはGPIO21に接続されているため、有効化します。

sudo pinctrl -p -e set 21 op dh

数秒後、/devディレクトリ配下にttyUSB0〜ttyUSB4が出現します。

3. シリアルターミナル接続

任意のシリアルターミナルで**/dev/ttyUSB2**に接続します。以下はminicomの例です。

sudo minicom --device /dev/ttyUSB2 --baudrate 119200

4. MBIMモードへの切り替え

簡単に接続を行うため、ATコマンドでMBIMモードに変更します。

AT+QCFG="usbnet",2 # MBIMモードに設定
AT+CFUN=1,1 # モデム再起動

再起動後、約10秒ほど待つと**/dev/cdc-wdm0**が出現します。

ls /dev/cdc-wdm*
# /dev/cdc-wdm0

モバイルネットワーク接続の設定

1. APNの設定（nmcli）

nmcliコマンドを使用して、APN情報を設定します。

sudo nmcli connection add type gsm ifname cdc-wdm0 con-name <接続名> apn <APN> user <ユーザー名> password <パスワード> connection.autoconnect yes

例: Biglobeモバイル（タイプD）

sudo nmcli connection add type gsm ifname cdc-wdm0 con-name biglobe apn biglobe.jp user user password 0000 connection.autoconnect yes

2. 接続確認

接続が成功していれば、以下のように表示されます。

nmcli
# cdc-wdm0: connected to biglobe
# "cdc-wdm0"
# gsm (cdc_mbim, option1), hw, iface wwan0, mtu 1500
# inet4 192.0.2.1/24
# route4 192.0.2.0/24
# route4 0.0.0.0/0

おわりに

格安で手に入るQuectel EC25-J HATですが、LTE通信モジュールとしての基本機能は十分に備えており、Raspberry Piとの組み合わせで簡単にモバイルネットワーク環境を構築できます。

興味のある方はぜひ試してみてください！
